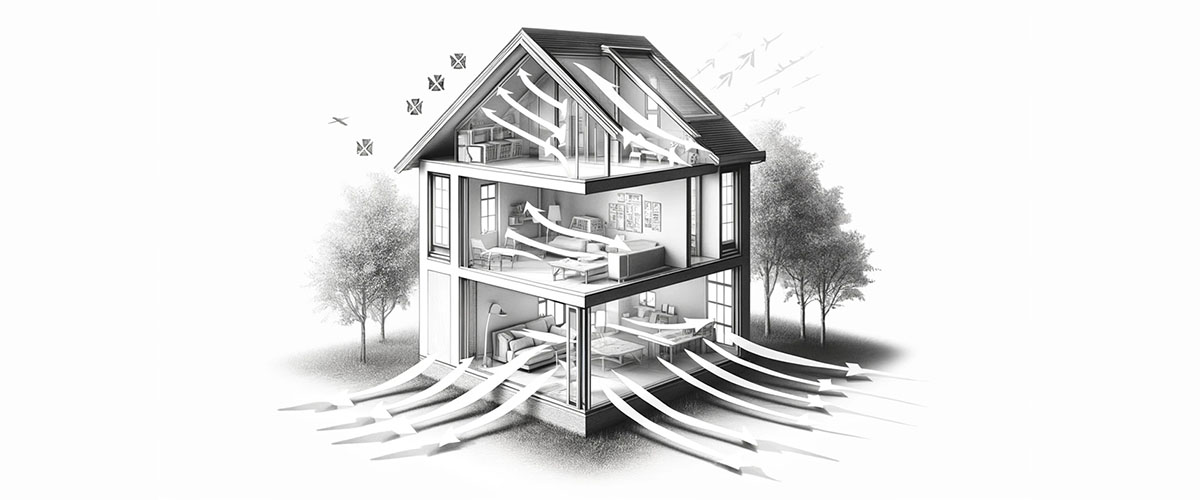

Principios de la ventilación natural en edificios

Los principios de la ventilación natural en edificios parten de la ecuación de Bernoulli aplicada al flujo de aire alrededor de un obstáculo sólido. Cuando el viento (velocidad v, densidad ρ = 1,2 kg/m³) impacta contra un edificio, convierte su energía cinética en presión estática en la fachada de barlovento: P_barlovento = 0,5·ρ·v²·Cp_barlovento, con Cp_barlovento típico de +0,5 a +0,8 para fachadas planas perpendiculares al viento. En sotavento, la separación del flujo genera succión: Cp_sotavento de -0,3 a -0,7. La diferencia neta (ΔCp = 0,8-1,5) es la fuerza motriz de la ventilación cruzada.

Los coeficientes de presión Cp dependen de la geometría del edificio, la dirección del viento y la rugosidad del entorno urbano. La norma EN 1991-1-4 (Eurocódigo 1, acciones de viento) proporciona valores tabulados para formas simples. Para geometrías complejas, los ensayos en túnel de viento o las simulaciones CFD según las guías AIJ (Architectural Institute of Japan) son necesarios. Un aspecto crítico es que la velocidad del viento a la altura de la cubierta (z = 10-30 m) puede ser 2-3 veces superior a la velocidad a la altura de las aberturas (z = 1-5 m) en entornos urbanos densos, debido al perfil logarítmico de velocidades descrito por la ecuación de capa límite atmosférica.

El empuje térmico (buoyancy-driven ventilation) es el segundo principio fundamental. El aire caliente interior (densidad ρ_int) es más ligero que el aire frío exterior (ρ_ext), generando una diferencia de presión proporcional a la altura y a la diferencia de temperatura: ΔP = (ρ_ext - ρ_int)·g·H ≈ ρ·g·H·ΔT/T_m, donde g = 9,81 m/s², H es la altura entre aberturas (m), ΔT la diferencia de temperatura (°C) y T_m la temperatura media absoluta (K). Para H = 10 m y ΔT = 4 °C (verano, interior 28 °C, exterior 32 °C), ΔP ≈ 1,6 Pa.

La estratificación térmica dentro del espacio es un fenómeno asociado: el aire más caliente se acumula en las capas superiores con un gradiente de 0,5-2,0 °C/m de altura según la carga interna. Este gradiente es beneficioso porque permite extraer aire caliente por aberturas cenitales sin perturbar la zona de ocupación (0-1,8 m). Los forjados activados térmicamente (TABS: Thermally Activated Building Systems), con tuberías de agua integradas en la losa de hormigón, amortiguan las ganancias internas y reducen la estratificación, mejorando el confort en la zona de ocupación mientras mantienen el tiro térmico en la zona superior.

El entorno inmediato modifica radicalmente las condiciones de ventilación. La topografía genera efectos locales: las laderas orientadas a barlovento aceleran el viento (efecto Speed-up, factor de 1,2-1,6 según la pendiente, EN 1991-1-4 Anexo A), mientras que los valles canalizan el flujo y generan brisas valle-montaña (vientos anabáticos diurnos y catabáticos nocturnos) con velocidades de 2-5 m/s que pueden aprovecharse para ventilación natural en edificios situados en laderas.

En entornos urbanos, el efecto isla de calor (2-5 °C más que la periferia rural, Oke, 1987) incrementa la diferencia de temperatura entre interior y exterior nocturno, favoreciendo el empuje térmico para ventilación nocturna. Sin embargo, la rugosidad urbana reduce la velocidad del viento a nivel de calle un 30-60% respecto a campo abierto (categoría de terreno IV en Eurocódigo). La posición relativa de edificios vecinos puede crear efectos Venturi en pasos estrechos (aceleración del 30-50%) o zonas de calma (wind shadow) que anulan la ventilación eólica. El análisis del viento urbano requiere estudios específicos con datos meteorológicos locales y modelado del entorno circundante.

La vegetación integrada modifica las condiciones de contorno de la ventilación natural. Los árboles de hoja caduca reducen la velocidad del viento un 30-50% actuando como cortavientos porosos (porosidad óptica del 30-70% según la especie), mientras que en invierno (sin hojas) permiten el paso del viento. Las cubiertas verdes extensivas (sedum, 8-15 cm de sustrato) reducen la temperatura superficial de la cubierta hasta 30 °C respecto a una cubierta oscura convencional (Castleton et al., 2010), disminuyendo la carga térmica que el tiro de chimenea debe disipar.

Los jardines verticales y fachadas vegetales crean una capa de evapotranspiración que enfría el aire adyacente 3-5 °C, proporcionando aire de admisión pre-refrigerado a las aberturas de ventilación. Un estudio de la Universidad Politécnica de Madrid (Pérez et al., 2014, Renewable and Sustainable Energy Reviews) demostró que las fachadas vegetales reducen la demanda de refrigeración entre un 20% y un 40% en clima mediterráneo. Además, la vegetación filtra partículas PM10 y PM2.5 con eficiencias del 10-30% según densidad foliar (Pugh et al., 2012, Atmospheric Environment), mejorando la calidad del aire de admisión en entornos urbanos.

La aplicación efectiva de estos principios requiere su integración simultánea, no secuencial. Un edificio bien diseñado para ventilación natural combina: orientación que maximiza ΔCp entre fachadas (eje largo perpendicular al viento dominante), profundidad de planta ≤ 5H para ventilación cruzada (CIBSE AM10), masa térmica expuesta en el techo (≥ 50% de la superficie del forjado sin falso techo), chimeneas o atrios de altura ≥ 6 m para efecto chimenea independiente del viento, y vegetación perimetral para pre-tratamiento del aire y protección contra el ruido.

El Instituto de Investigación en Tecnología de la Construcción de la NTU Singapur publicó un estudio de 40 edificios con ventilación natural en climas tropicales (Gratia y De Herde, 2007, Energy and Buildings) que concluyó que la combinación correcta de los principios anteriores reduce el consumo energético de climatización un 50-80% respecto a edificios totalmente mecánicos, con niveles de satisfacción de los ocupantes un 15-20% superiores según encuestas BUS. La clave está en que ningún principio funciona de forma aislada: la ventilación natural es un sistema integrado donde cada decisión de diseño afecta al rendimiento de todas las demás.
